不銹鋼平頂鏈

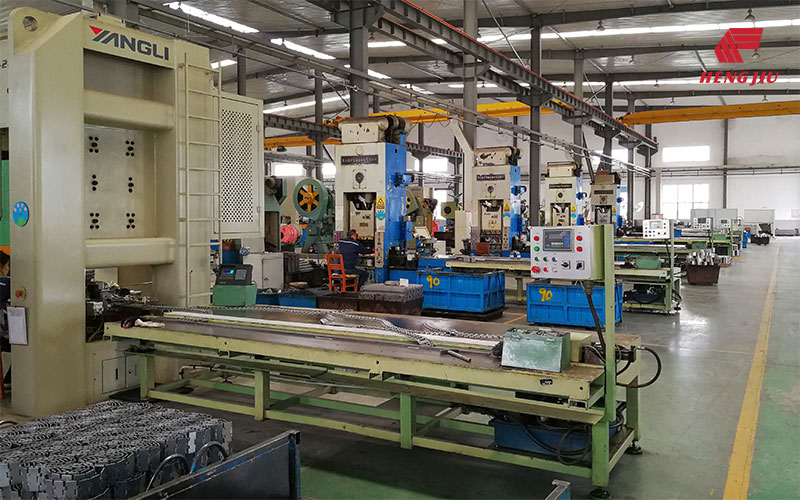

恒久集團黃鏈公司自1980年開始研發和銷售不銹鋼平頂鏈,之后將產品線拓展到塑料鏈條、鏈網、鏈輪及相關附件。得益于廣大客戶的信任和支持,經過40年的鉆研實踐,我們?nèi)〉昧艘恍┏煽?,公司在制造工藝技術和裝備已處于國內領先水平,是GB/T 4140《輸送用平頂鏈和鏈輪》國家標準的主要起草單位。
公司測試中心配備有直讀光譜分析儀、布氏硬度計、顯微維氏硬度計、金相顯微鏡、表面粗糙度測量儀、鹽霧試驗機、疲勞試驗機、沖擊試驗機等,具備完整的平頂鏈產品檢驗試驗?zāi)芰Γ㈤_發了一系列完全知識產權的專用設備。產品系列線完整齊備,月產能也已超過150萬片。

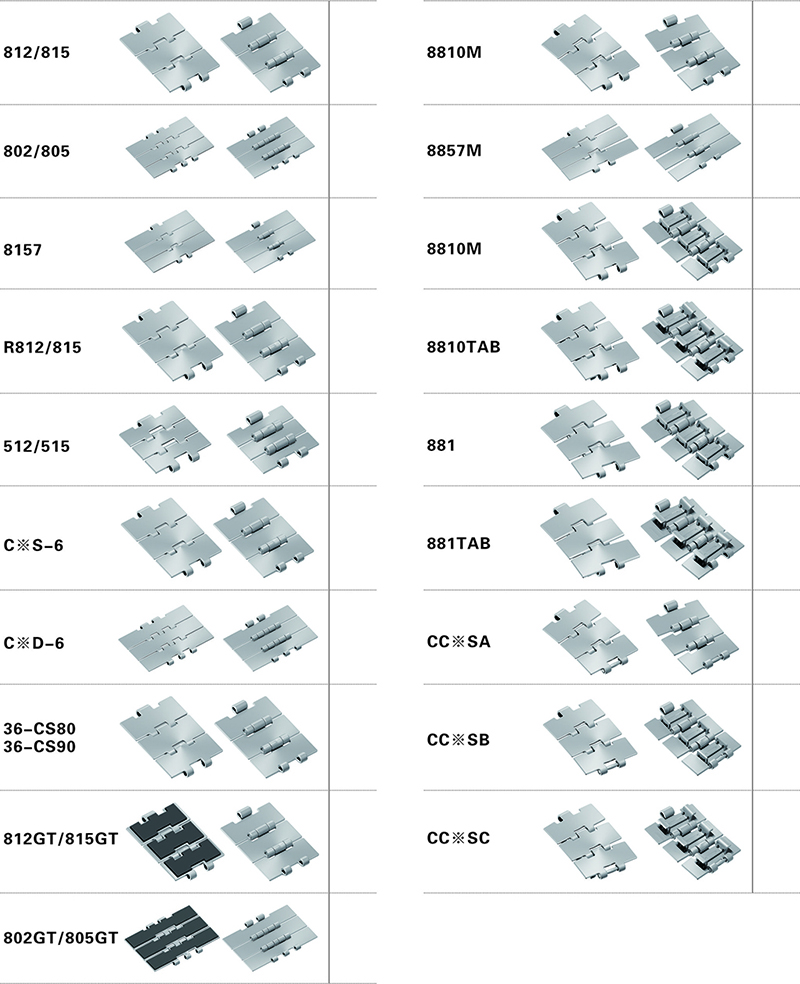

不銹鋼平頂鏈規格多達60余種,其選型應根據輸送機的使用工況來確定,涉及要素應包括但不僅限于如物品特性、物品對環境的要求、裝載量、鏈條線速度、鏈條與導軌的摩擦系數、主從動輪間中心距、潤滑條件、溫度等。在潤滑條件良好的條件下,平頂鏈的傳送線速度最高可達到120m/min。
不銹鋼平頂鏈的技術性能主要取決于其原材料和制造過程的工藝技術水平。不同的金屬材料特性決定了平頂鏈產品的適用環境和工況條件。目前可供選擇的鏈板材料有AISI 420、AISI 430、AISI 304和特殊鉻鎳鋼四種,銷軸材料有AISI 420、AISI 431、AISI 304三種。其中AISI 420鏈板與AISI 420銷軸、AISI 430和特殊鉻鎳鋼鏈板與AISI 431銷軸、AISI 304鏈板與AISI 431或AISI 304銷軸的基于材料匹配的五種裝配方式。
鏈板、銷軸材料匹配表
鏈板材料 | AISI 420 |
AISI 430 |
AISI 304 | AISI 304 | 特殊鉻鎳鋼 |
銷軸材料 | AISI 420 | AISI 431 | AISI 431 | AISI 304 | AISI 431 |
鏈條強度
基于平頂鏈的卷制開式結構鏈板及失效伸長量不大于鏈條名義長度的3%的可靠性運行,其強度應定義為鏈條的實際屈服強度值。

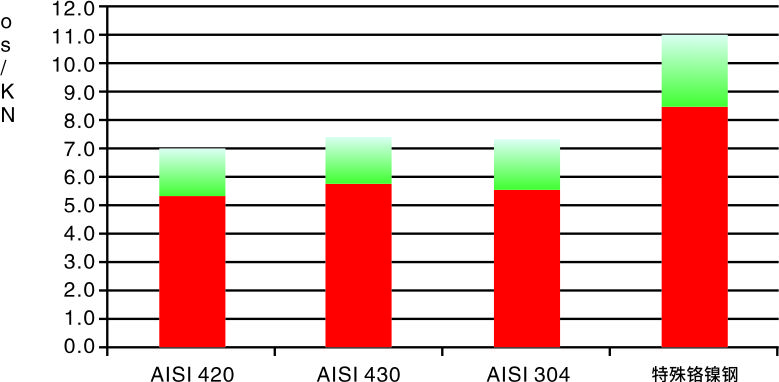

以38.1*82.6規格單鉸式平頂鏈為例,不同材料鏈板的鏈條屈服強度(綠色區)如下圖表。

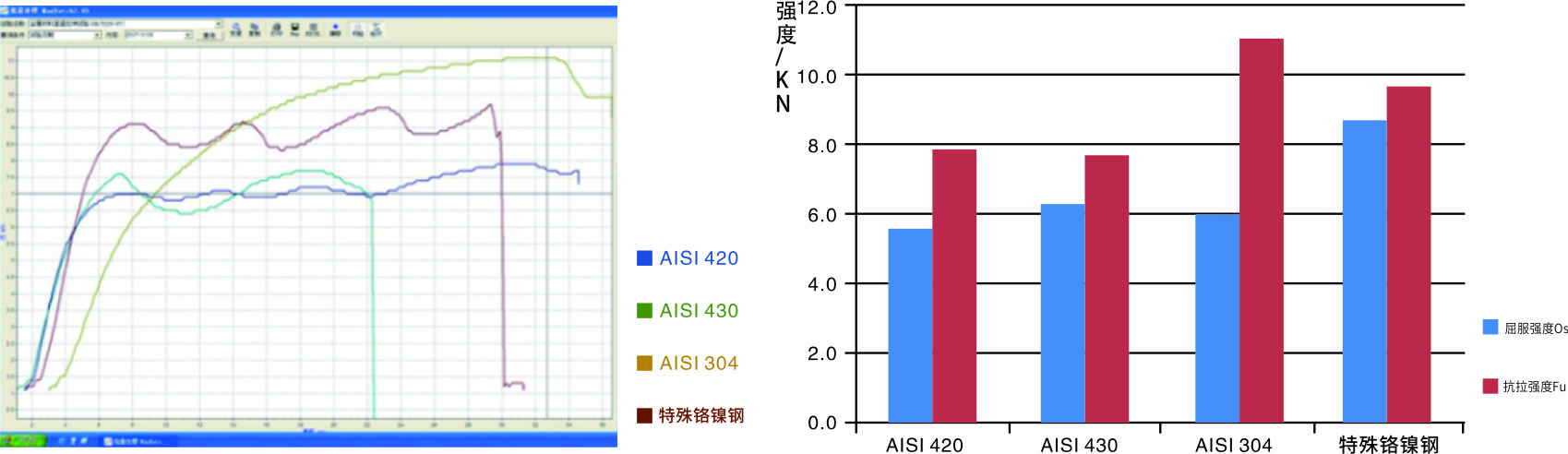

下列圖表為2017年3月份在產的38.1*82.6規格單鉸式平頂鏈,在WE-300萬能材料試驗機上測得的試驗數據。
鏈條抗磨損性能
鏈條的抗磨損性能主要取決于鏈板的表面硬度和表面粗糙度值。

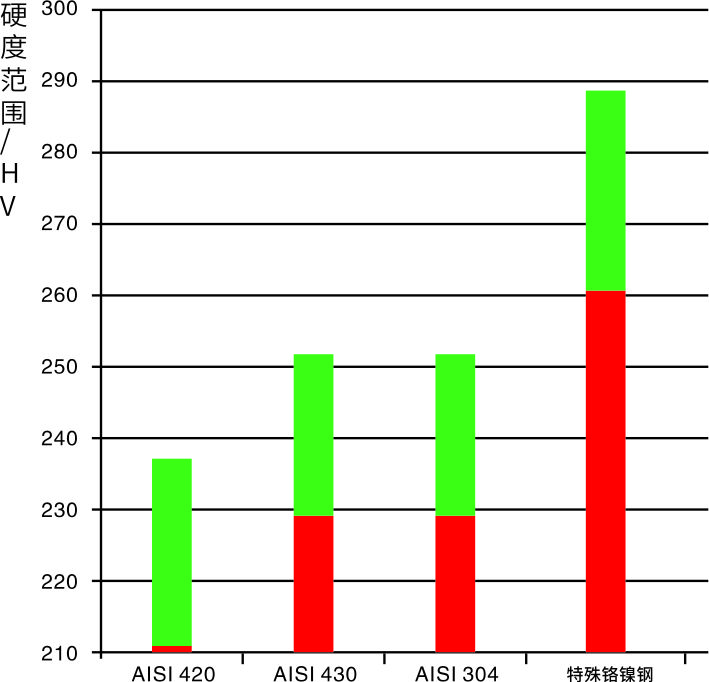

不同材料鏈板的表面硬度范圍(綠色區)如下圖表。
鏈板表面粗糙度
通常以輪廓算術平均偏差Ra值判定鏈板表面光滑程度。

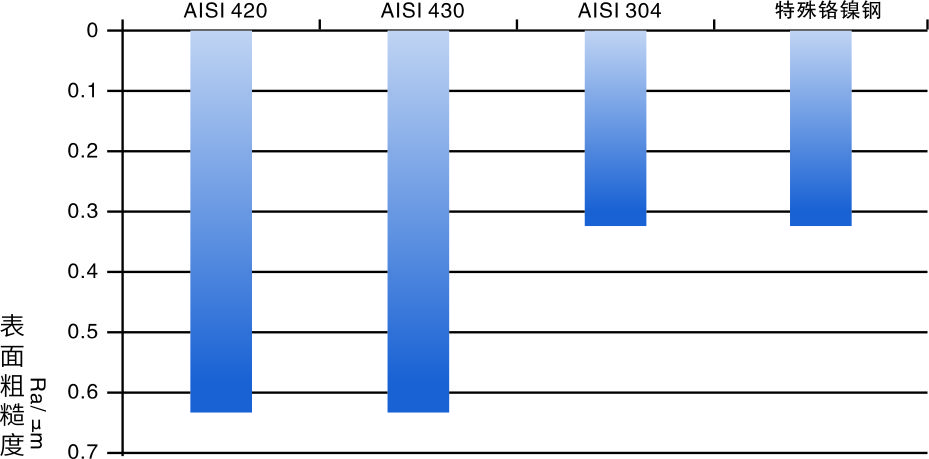

不同材料鏈板的表面粗糙度最大值要求如下圖。
鏈條運行的平穩性

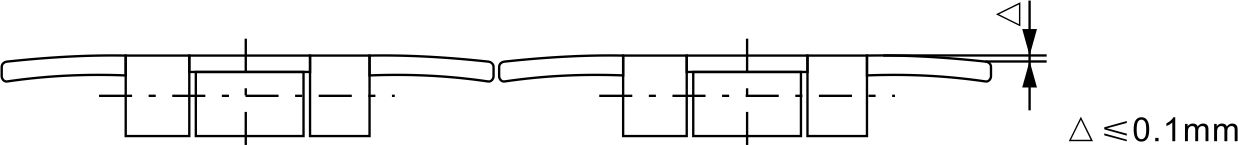

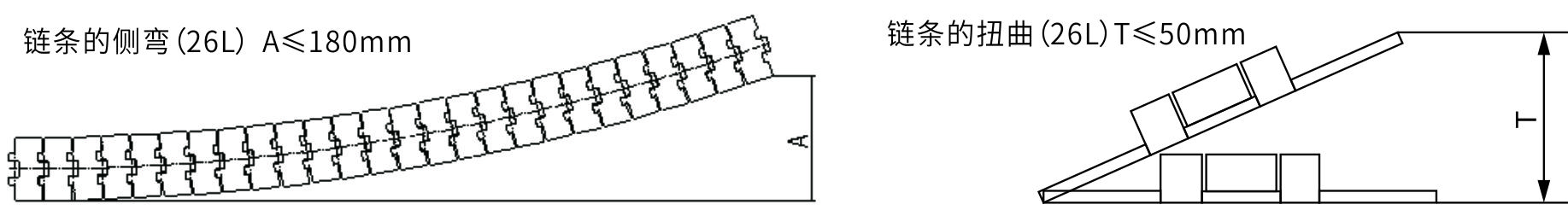

鏈條運行平穩性涉及因素很多,對于鏈條本身而言,鏈板表面的形狀和平整度、鏈條的側彎與扭曲、鏈板與銷軸間的間隙等因素相關。
以38.1*82.6規格單鉸式平頂鏈為例闡述工廠對于這一質量指標的控制。

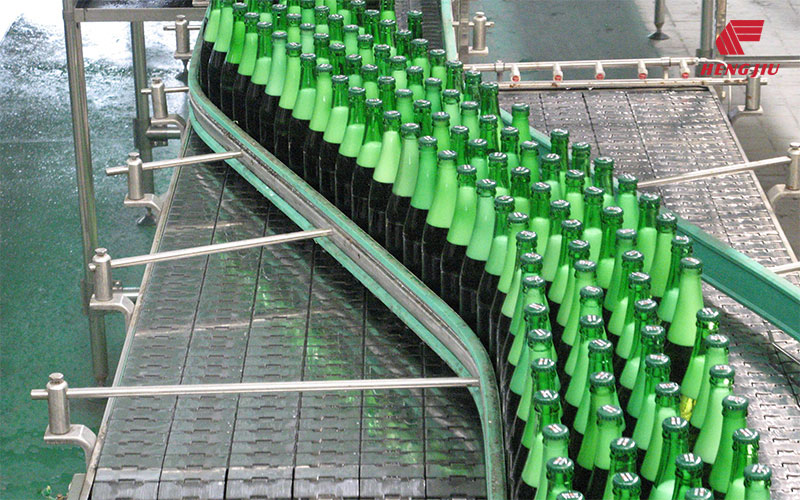

鏈板的形狀適于多排鏈條之間的物品的橫向移動。
鏈條抗腐蝕性能

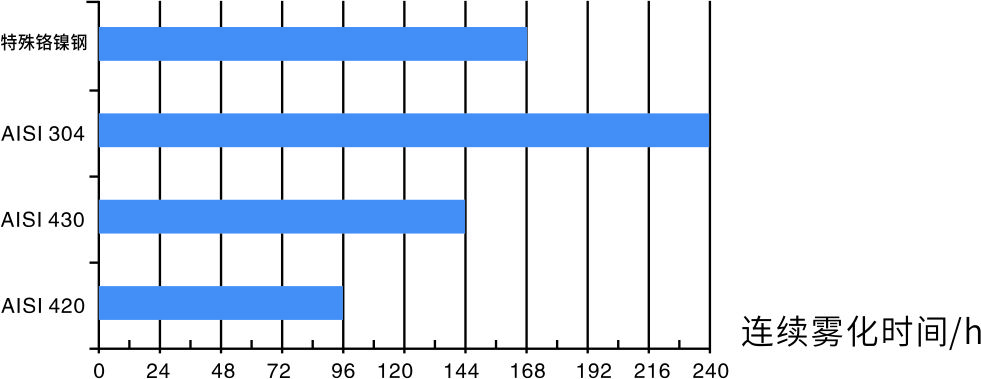

JW-60-SS鹽水噴霧試驗機試驗,符合GB/T 10125 《人造氣氛腐蝕試驗 鹽霧試驗》標準中NSS中性鹽霧試驗條件,不同材料的鏈板首次出現點蝕現象的連續霧化時間如下圖表。
